Herrajes

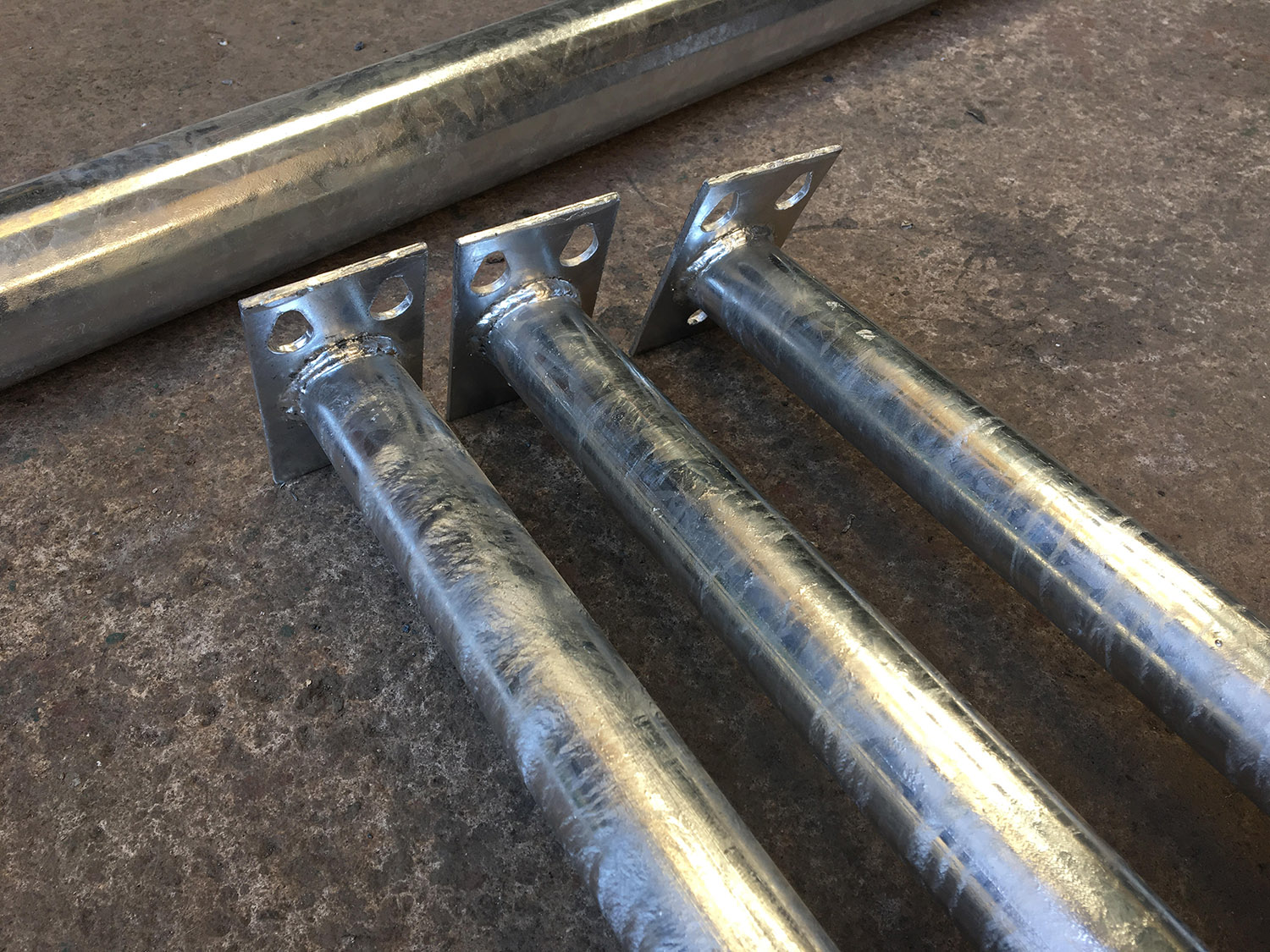

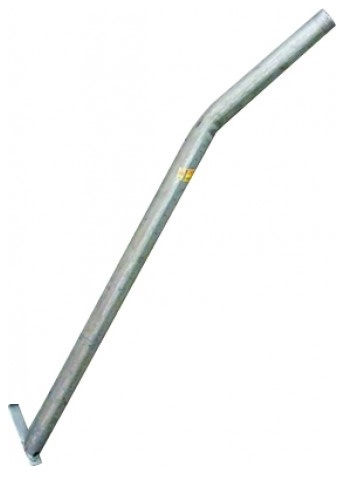

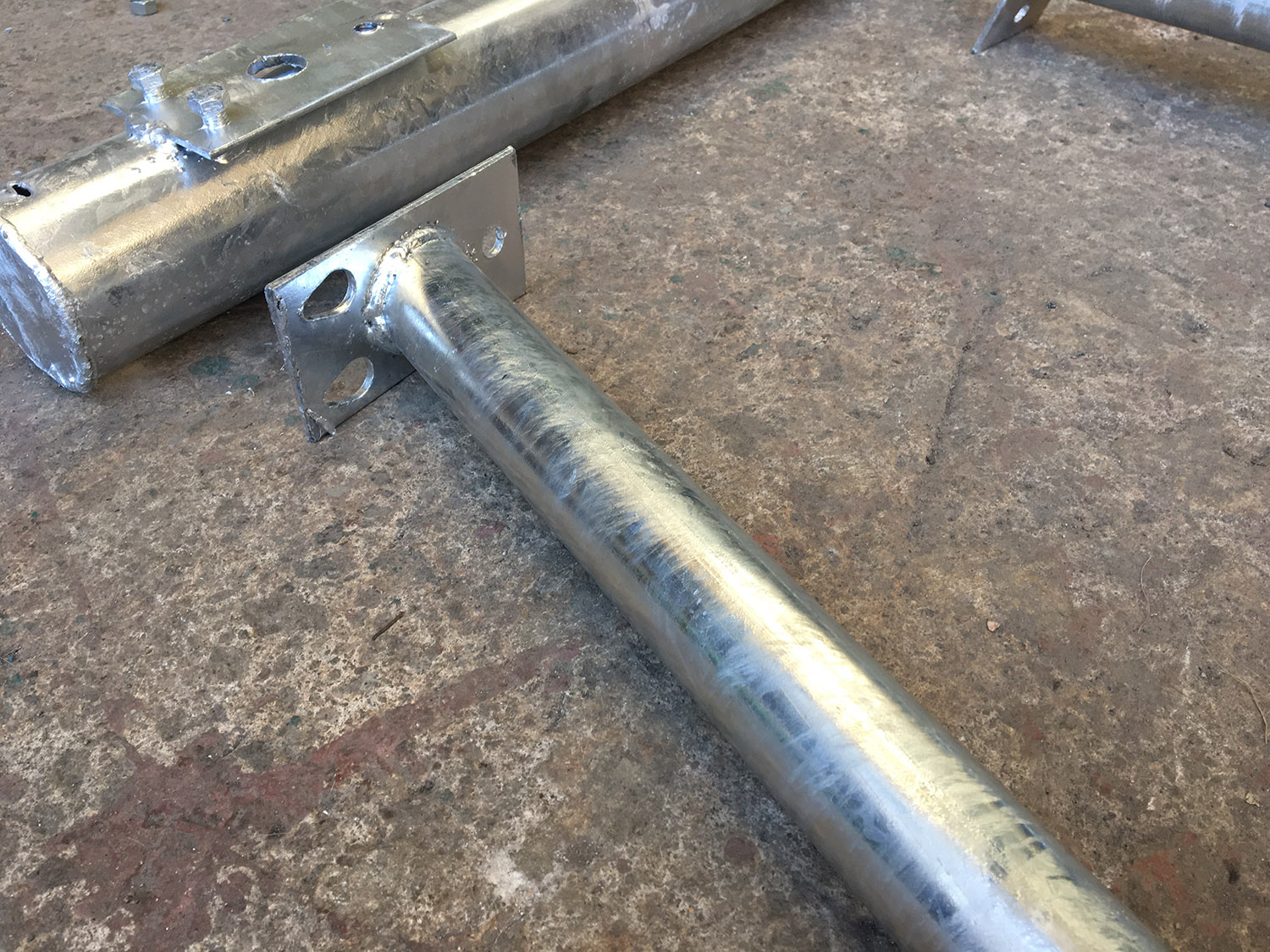

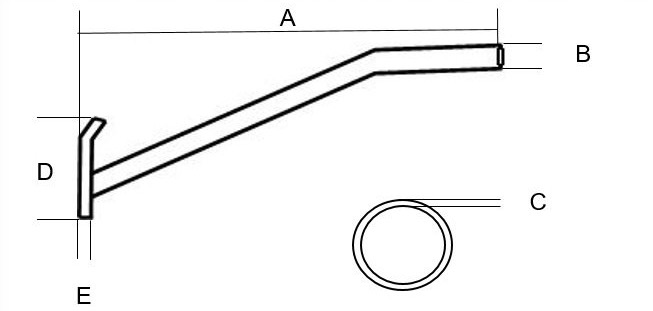

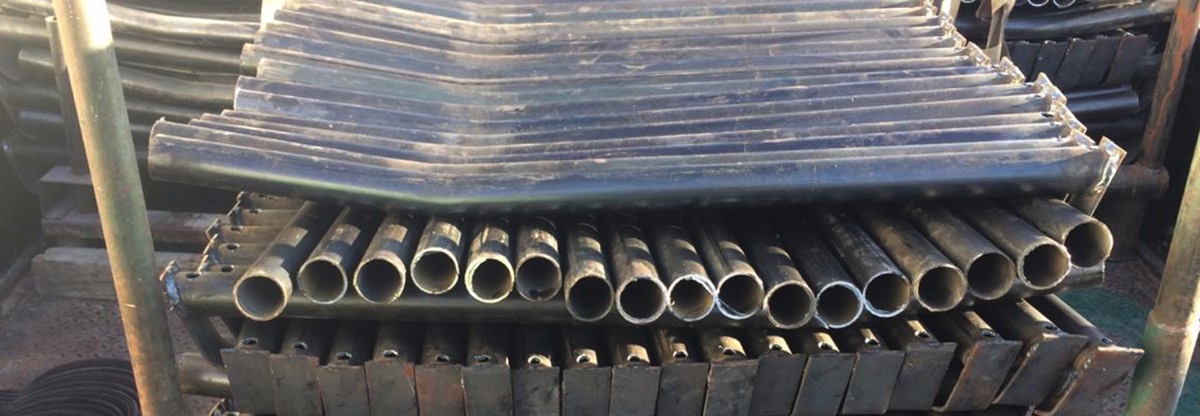

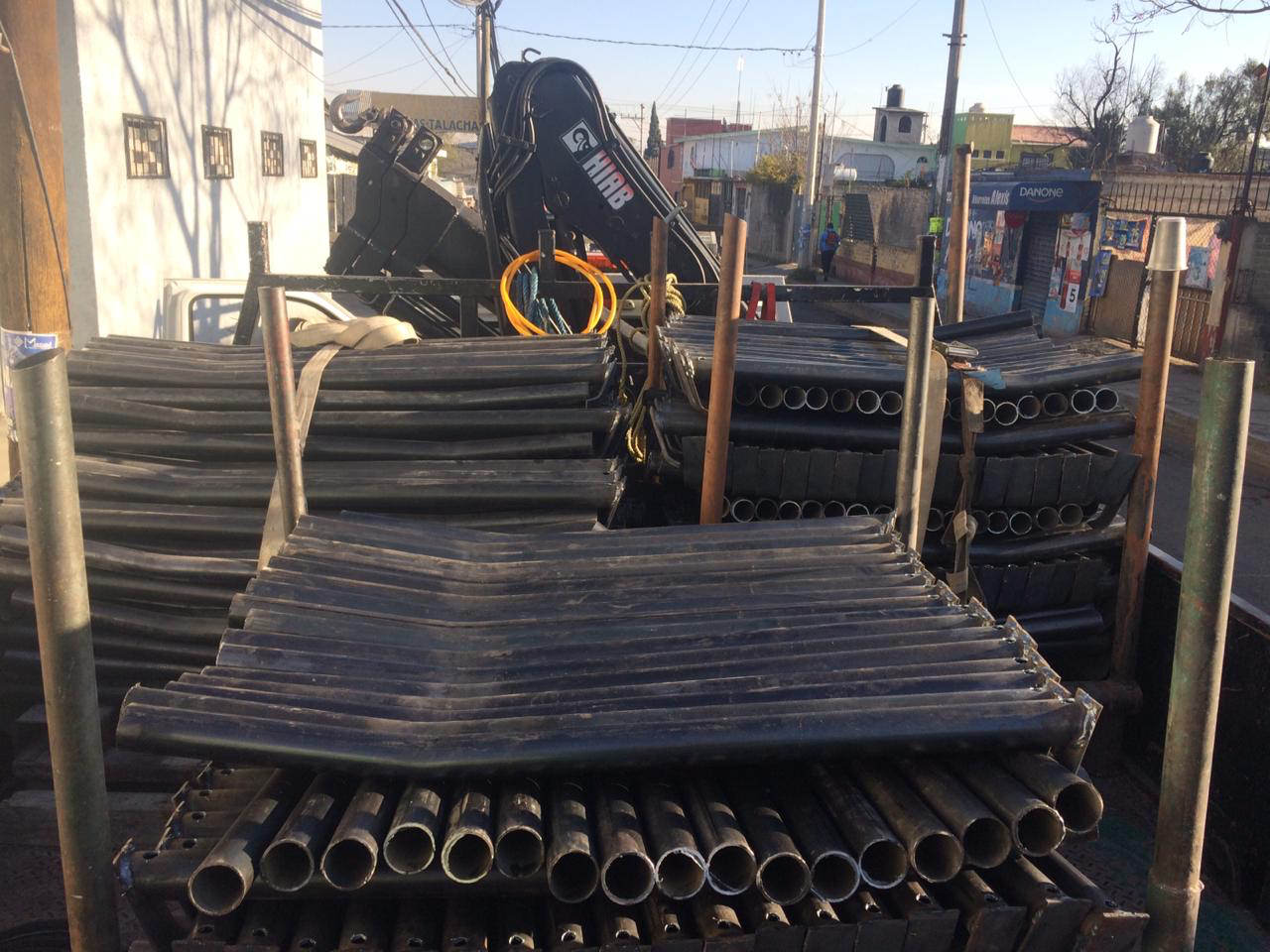

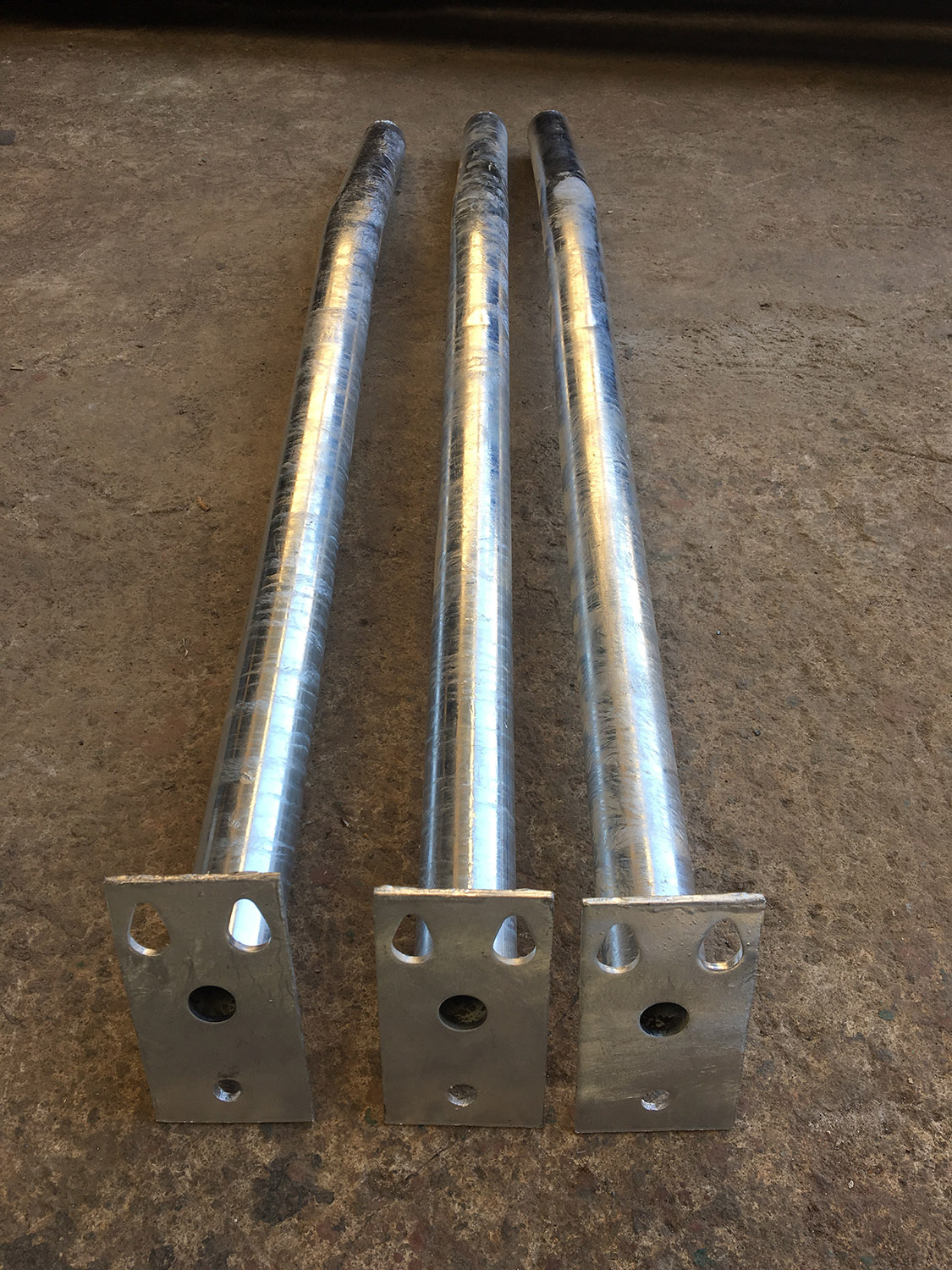

Brazo (Ménsula)
Especificaciones:
*Brazo fabricado un tubo metálico mecánico de 1 ́ ́, 1 1/4 ́ ́, 1 1/2 ́ ́, 2 ́ ́ en tubo delgado y CED-30 que cumple con la norma ASTM A-513 con un agrado SAE 1008 y 1012, cuenta con un patin de 3/16 ́ ́por 2 ́ ́
*Producto de primera calidad y de reciente fabricación
*Soldado por proceso MIG
*Resistencia al intemperie
Acabado de fabrica:
Galvanizado electrolito que cumple la norma mexicana NMX-H-004 y también la norma ASTM A123
Otros acabados que requiera el cliente con un costo extra:
Pintura esmalte liquida
Primario anticorrosivo
Aplicación:
calles y avenidas
| LONGITUD DEL BRAZO | DIAMETRO | CALIBRE | LONGITUD DEL PATIN | CALIBRE DEL PATIN |
|---|---|---|---|---|
| A | B | C | D | E |
| 100 | 38.1 | CED-30 | 50.8 | 4.76 |
| 120 | 38.1 | CED-30 | 50.8 | 4.76 |
| 150 | 38.1 | CED-30 | 50.8 | 4.76 |
| 180 | 38.1 | CED-30 | 50.8 | 4.76 |
| 200 | 38.1 | CED-30 | 50.8 | 4.76 |
| 240 | 38.1 | CED-30 | 50.8 | 4.76 |

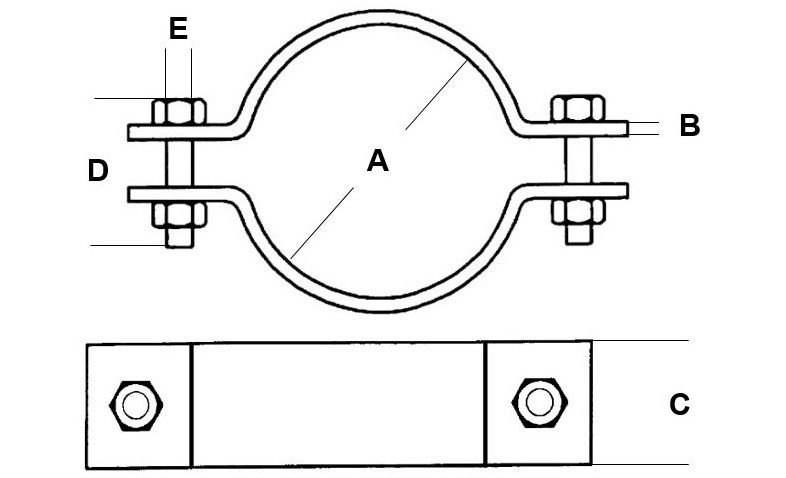

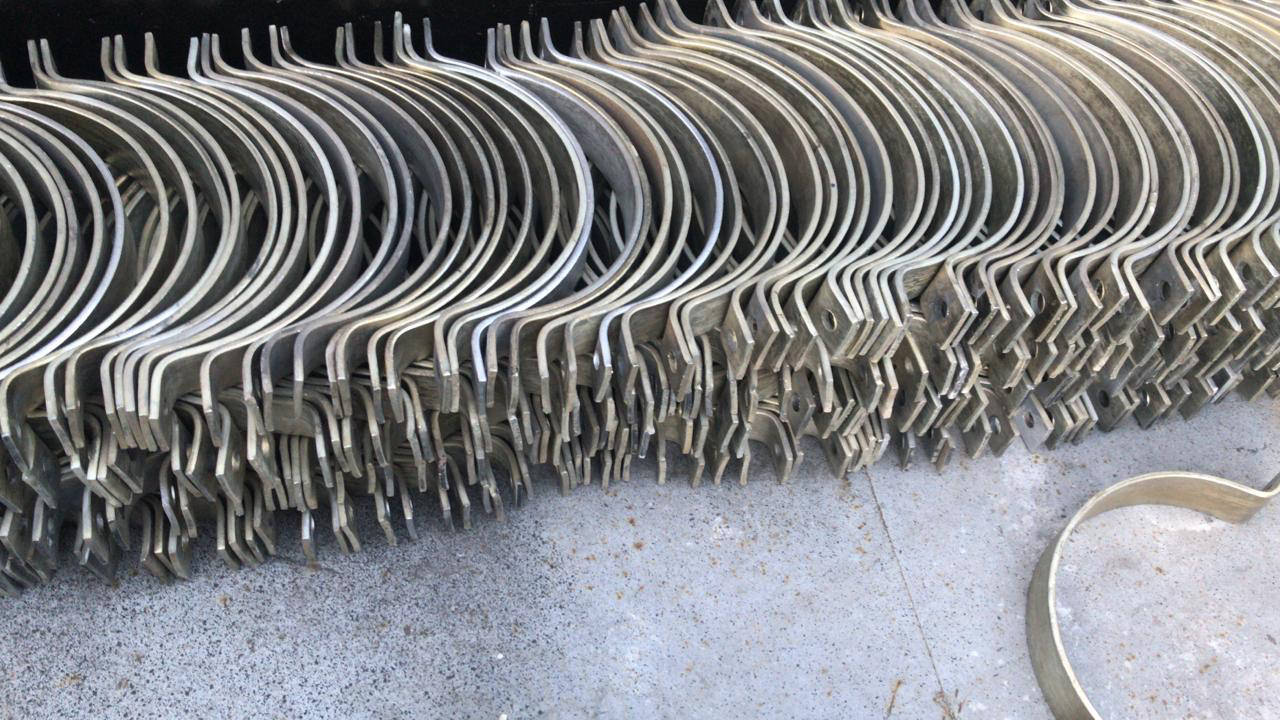

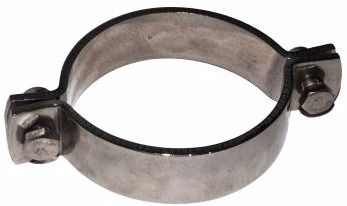

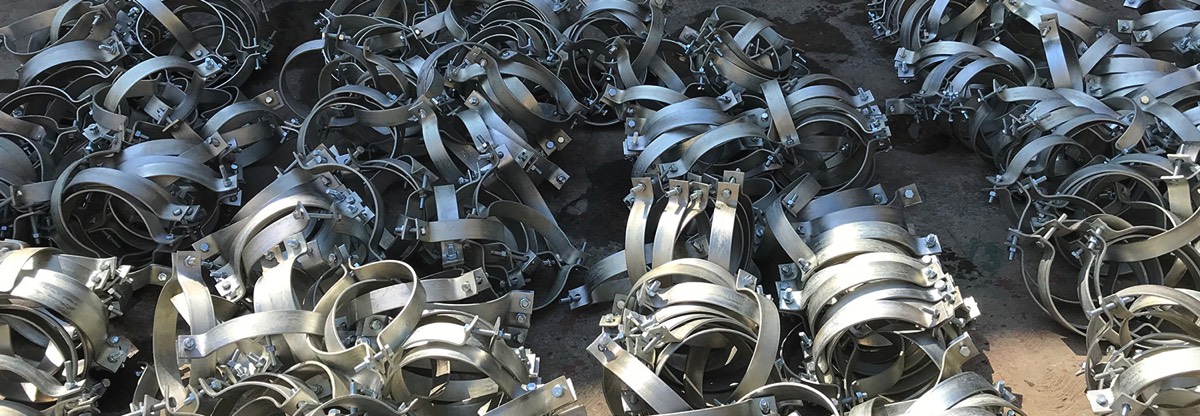

Abrazadera tipo omega
Especificaciones:
*Abrazadera tipo omega fabricada en solera 3/16'' x 1 1/2'' y 3/16'' x 1 1/4''
*Acabado en galvanizado electrolitico
*Resistencia al intemperie
*Totalmente galvanizado al 100% por electrolitico que cumple la norma mexicana NMX-H-004 y tambien la norma ASTM A123
Incluye tornillo y tuerca galvanizadas
| LONGITUD | ESPESOR | ANCHO | LONGITUD DEL TORNILLO | ESPESOR DEL TORNILLO |
|---|---|---|---|---|
| A | B | C | D | E |
| 76.2 | 4.76 | 31.7 | 50.8 | 11.11 |
| 101.6 | 4.76 | 31.7 | 50.8 | 11.11 |
| 152.4 | 4.76 | 31.7 | 50.8 | 11.11 |
| 203.2 | 4.76 | 31.7 | 50.8 | 11.11 |
| 76.2 | 4.76 | 38.1 | 50.8 | 11.11 |
| 101.6 | 4.76 | 38.1 | 50.8 | 11.11 |
| 152.4 | 4.76 | 38.1 | 50.8 | 11.11 |
| 203.2 | 4.76 | 38.1 | 50.8 | 11.11 |

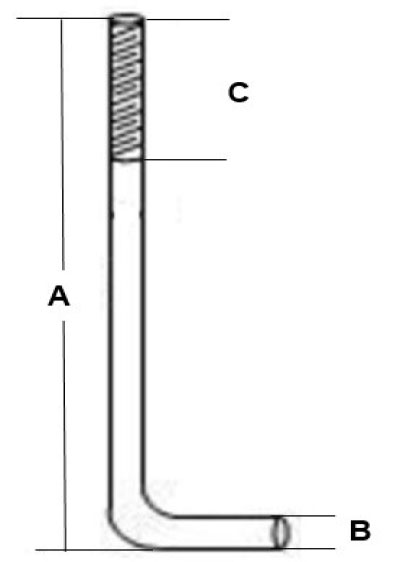

Ancla
Especificaciones:
*Ancla fabricada en redondo macizode 3/4'' de alta resistencia, cuenta con un dobles en la parte inferior esto ayuda a la sujeción de la ancla en relación con el poste, el ancla cuenta con cuerda exterior en la parte superior donde entra la tuerca y sujeta la placa del poste.

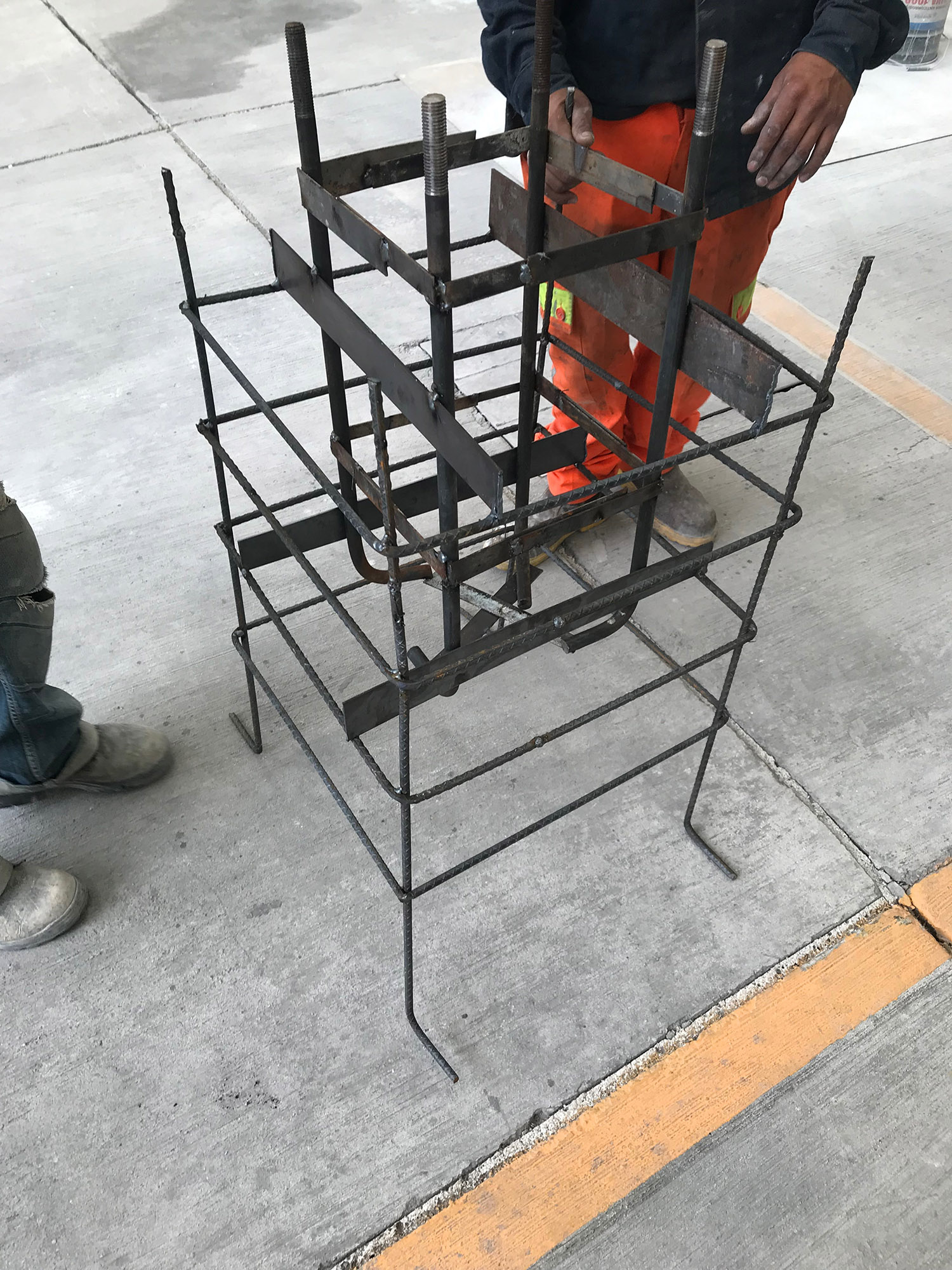

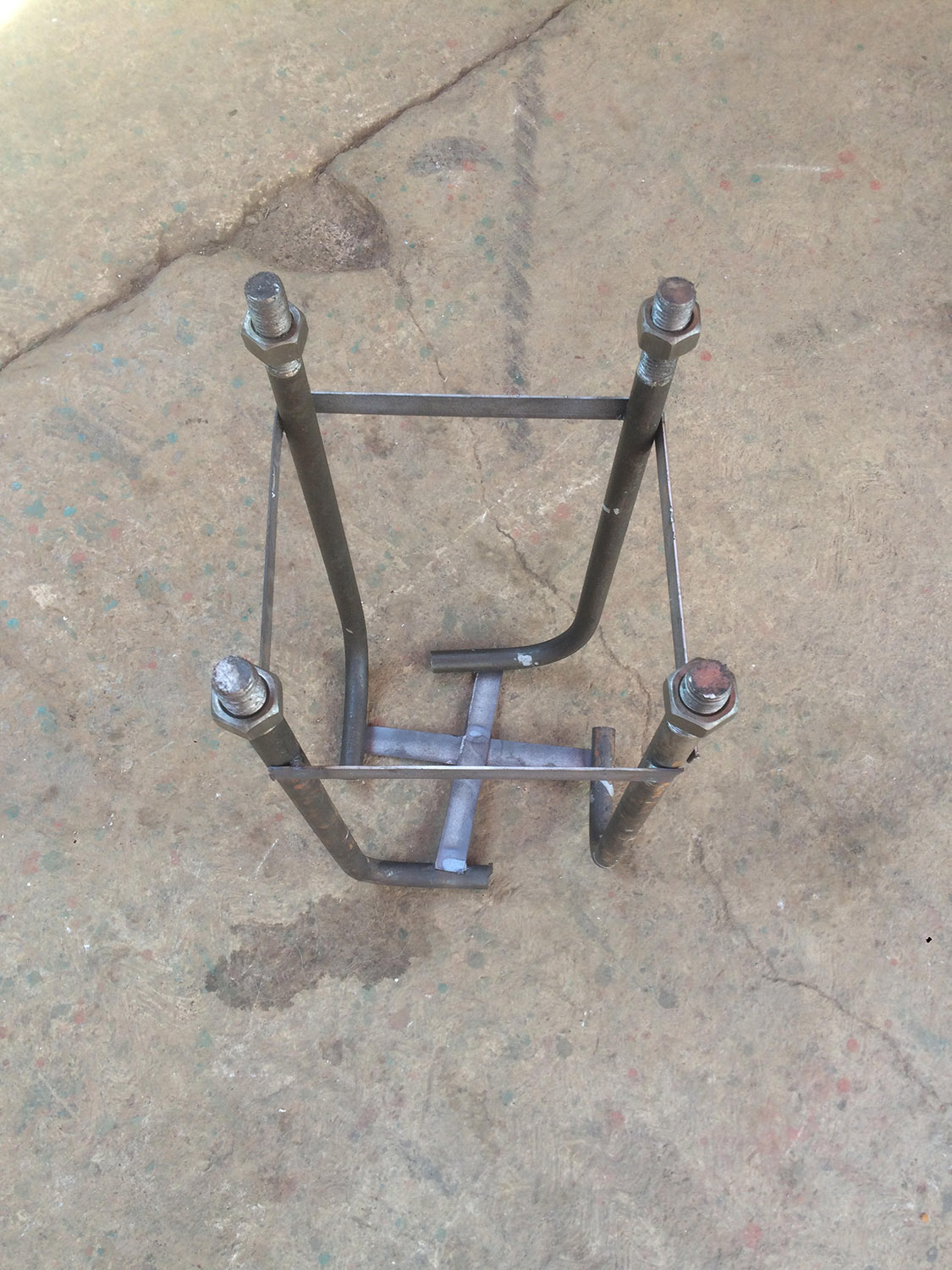

*El armado puede ser en forma de cubo para facilitar el fraguado en la sepa donde se quiere colocar el poste. (se muestra en la imagen al principio de la ficha)
*Incluye tuerca galvanizada.
Acabado:
Acero puro bañado en aceite para evitar la corrosión
| LONGITUD (mm) | ESPESOR (mm) | CUERDA (mm) |
|---|---|---|
| A | B | C |
| 500 | 19.05 | 100 |
| 600 | 19.05 | 100 |
| 750 | 19.05 | 100 |
| 1000 | 19.05 | 100 |
| 750 | 25.40 | 100 |
| 1000 | 25.40 | 100 |
| 1500 | 25.40 | 100 |
