Herrajes

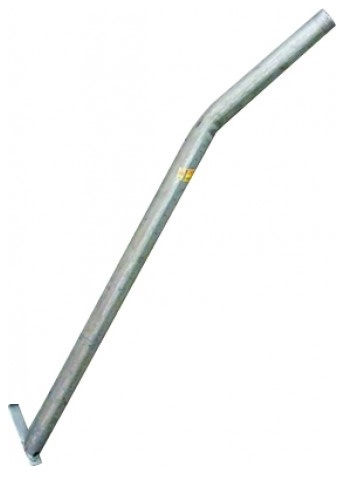

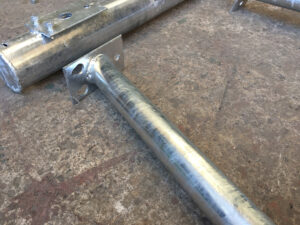

Brazo (Ménsula)
Especificaciones:
*Brazo fabricado un tubo metálico mecánico de 1 ́ ́, 1 1/4 ́ ́, 1 1/2 ́ ́, 2 ́ ́ en tubo delgado y CED-30 que cumple con la norma ASTM A-513 con un agrado SAE 1008 y 1012, cuenta con un patín de 3/16 ́ ́por 2 ́ ́
*Producto de primera calidad y de reciente fabricación
*Soldado por proceso MIG
*Resistencia al intemperie
Acabado de fabrica:
Galvanizado electrolito que cumple la norma mexicana NMX-H-004 y también la norma ASTM A123
Otros acabados que requiera el cliente con un costo extra:
Pintura esmalte liquida
Primario anticorrosivo
Aplicación:
calles y avenidas

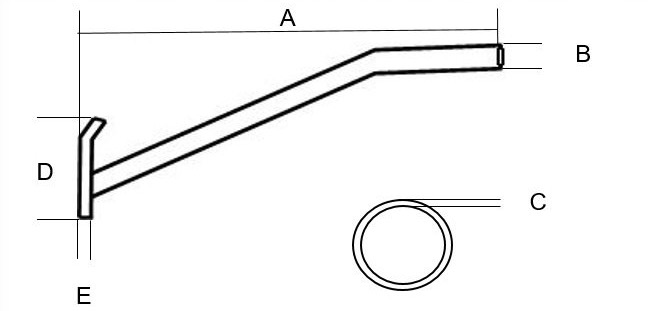

| Longitud del brazo | Diámetro | Calibre | Longitud del patín | Calibre del patín |
|---|---|---|---|---|
|
A |
B |
C |
D |
E |
|
240 |
38.1 |
CED-30 |
50.8 |
4.76 |
|
200 |
38.1 |
CED-30 |
50.8 |
4.76 |
|
180 |
38.1 |
CED-30 |
50.8 |
4.76 |
|
150 |
38.1 |
CED-30 |
50.8 |
4.76 |
|
120 |
38.1 |
CED-30 |
50.8 |
4.76 |
|
100 |
38.1 |
CED-30 |
50.8 |
4.76 |

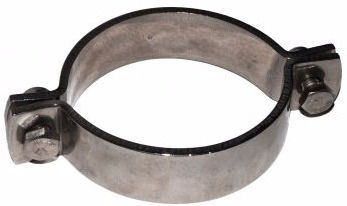

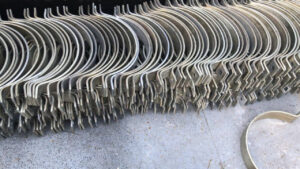

Abrazadera tipo omega
Especificaciones:
*Abrazadera tipo omega fabricada en solera 3/16” x 1 1/2” y 3/16” x 1 1/4”
*Acabado en galvanizado electrolitico
*Resistencia al intemperie
*Totalmente galvanizado al 100% por electrolitico que cumple la norma mexicana NMX-H-004 y tambien la norma ASTM A123
Incluye tornillo y tuerca galvanizadas

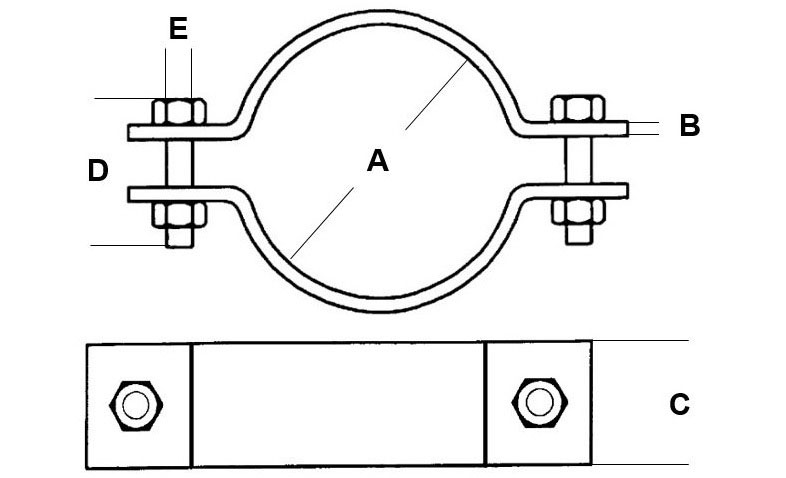

| Longitud | Espesor | Ancho | Longitud del tornillo | Espesor del tornillo |
|---|---|---|---|---|
|
A |
B |
C |
D |
E |
|
76.2 |
4.76 |
31.7 |
50.8 |
11.11 |
|
101.6 |
4.76 |
31.7 |
50.8 |
11.11 |
|
152.4 |
4.76 |
31.7 |
50.8 |
11.11 |
|
203.2 |
4.76 |
31.7 |
50.8 |
11.11 |
|
76.2 |
4.76 |
38.1 |
50.8 |
11.11 |
|
101.6 |
4.76 |
38.1 |
50.8 |
11.11 |
|
152.4 |
4.76 |
38.1 |
50.8 |
11.11 |
|
203.2 |
4.76 |
38.1 |
50.8 |
11.11 |
Ancla
Especificaciones:

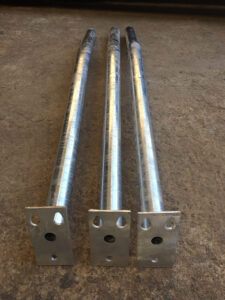

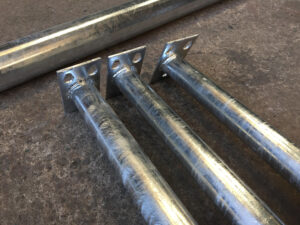

*Ancla fabricada en redondo macizode 3/4” de alta resistencia, cuenta con un dobles en la parte inferior esto ayuda a la sujeción de la ancla en relación con el poste, el ancla cuenta con cuerda exterior en la parte superior donde entra la tuerca y sujeta la placa del poste.

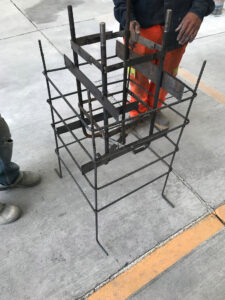

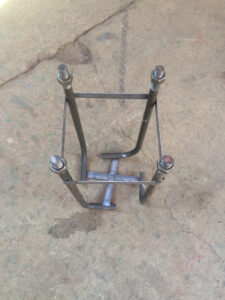

*El armado puede ser en forma de cubo para facilitar el fraguado en la sepa donde se quiere colocar el poste. (se muestra en la imagen al principio de la ficha)
*Incluye tuerca galvanizada.
Acabado:
Acero puro bañado en aceite para evitar la corrosión

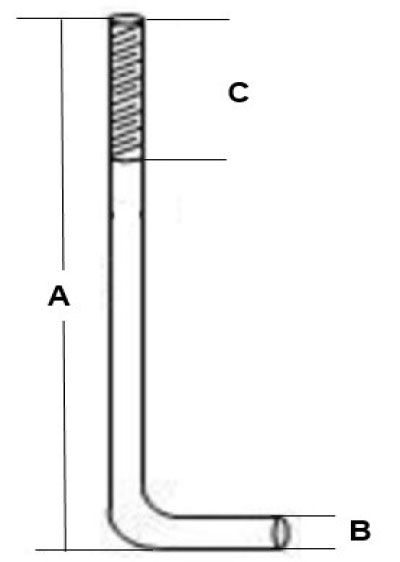

| Longitud (mm) | Espesor (mm) | Cuerda (mm) |
|---|---|---|
|
A |
B |
C |
|
500 |
19.05 |
100 |
|
600 |
19.05 |
100 |
|
750 |
19.05 |
100 |
|
1000 |
19.05 |
100 |
|
750 |
25.40 |
100 |
|
1000 |
25.40 |
100 |
|
1500 |
25.40 |
100 |
