Bases prefabricadas
Bases prefabricadas de concreto
DADO DE CONCRETO (PIRAMIDAL)
Especificaciones:
*Dado fabricado con concreto de alta resistencia de Fc= 200Kg/cm2 en forma piramidal cuadrada.
*Cada base está diseñada para dar ensamble a diferentes tipos de postes dependiendo su longitud.
*En el interior del dado se encuentran tubos de PVC de 2 ́ ́ en forma de ́T ́ para su fácil cableado.
*En el interior del dado cuenta con un juego de anclas armadas en forma de cubo que sirve para dar soporte al poste
*Incluye tuercas.
Aplicación:
*Ensamble para postes rectos y cónicos circulares, cuadrados, octagonales etc.
Recomendaciones:
*El dado de 300*500*500 mm (Chica) se puede utilizar en postes rectos o cónico circular con altura máxima de 5 metros de altura.
*El dado de 400*500*500 mm (mediana) se puede utilizar en postes cónicos con altura máxima de hasta 7 mts.
*El dado de 400*800*800 mm (grande) se puede utilizar en postes con altura maxima de hasta 9 mts.
| Base | Base mayor | Base menor | Altura | Espesor de ancla | Medida de tubería | Distancia entre anclas | Peso en kilogramos |
|---|---|---|---|---|---|---|---|
|
|
A |
B |
C |
D |
E |
F |
G |
|
Grande |
400 |
800 |
800 |
19.05 |
50.80 |
190 |
600 |
|
Mediana |
300 |
500 |
500 |
19.05 |
50.80 |
190 |
200 |
|
Chica |
350 |
350 |
400 |
19.05 |
50.80 |
190 |
165 |

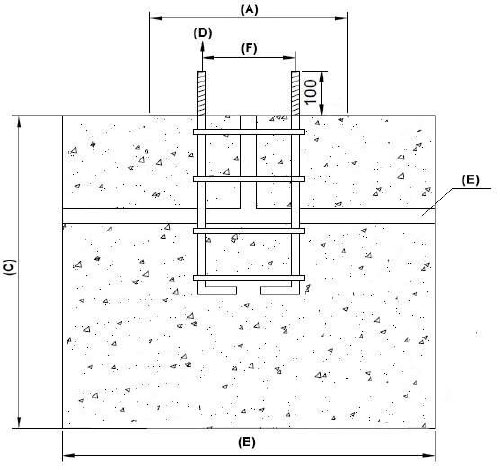

DADO DE CONCRETO DADO DE CONCRETO (PRISMA RECTO)
Especificaciones:
*Dado fabricado con concreto de alta resistencia de Fc= 200Kg/cm2 en forma de prisma recto.
*Cada base está diseñada para dar ensamble a diferentes tipos de postes dependiendo su longitud.
*En el interior del dado se encuentran tubos de PVC de 2 ́ ́ en forma de ́T ́ para su fácil cableado.
*En el interior del dado cuenta con un juego de anclas armadas en forma de cubo que sirve para dar soporte al poste
*Incluye tuercas.
Aplicación:
*Ensamble para postes rectos y cónicos circulares, cuadrados, octagonales etc.
Recomendaciones:
*El dado de 350*350*400 mm (chica) se puede utilizar en postes con altura máxima de hasta 4 metros.
*El dado de 400*400*600 mm (mediana) se puede utilizar en postes con altura maxima de hasta 7 metros.
*El dado de 600*600*800 mm (grande) se puede utilizar en postes con altura máxima de hasta 9 metros.
| Base | Lado | Lado | Altura | Espesor de ancla | Medida de tubería | Distancia entre anclas | Peso en kilogramos |
|---|---|---|---|---|---|---|---|
|
|
A |
B |
C |
D |
E |
F |
G |
|
Grande |
600 |
600 |
800 |
19.05 |
50.80 |
190 |
600 |
|
Mediana |
400 |
400 |
600 |
19.05 |
50.80 |
190 |
200 |
|
Chica |
350 |
350 |
400 |
19.05 |
50.80 |
190 |
100 |

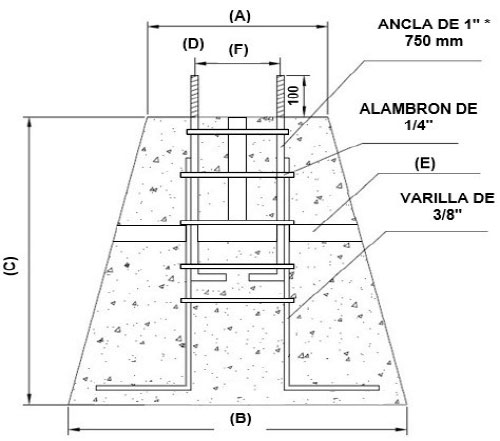

DADOS DE CONCRETO PARA POSTE DE 12 MTS
Especificaciones:
*Dado fabricado con concreto de alta resistencia de Fc= 200Kg/cm2 en forma piramidal cuadrada y prisma recto.
*Cada base está diseñada para dar ensamble a postes de hasta 12 metros de altura.
*En el interior del dado se encuentran tubos de PVC de 2 ́ ́ en forma de ́T ́ para su fácil cableado.
*En el interior del dado cuenta con un juego de anclas armadas en forma de cubo que sirve para dar soporte al poste.
*El ancla que lleva esta base es de 1 ́ ́ de espesor por 75 cm de largo y puede cambiar según la necesidad del cliente.
*El dado tiene en el interior un armado de alambrón de 1/4” y de varilla de 3/8 ́ ́ esto brinda un mejor agarre en el concreto lo cual permite que el ancla quede mas asegurada en el interior de la base.
*Incluye tuercas.
Aplicación:
Ensamble para postes rectos y cónicos circulares, cuadrados, octagonales etc.
| Base | Base Mayor | Base Mayor | Altura | Espesor de ancla | Medida de tubería | Distancia entre anclas |
|---|---|---|---|---|---|---|
|
|
A |
B |
C |
D |
E |
F |
|
Piramidal |
600 |
1000 |
1000 |
19.05 – 25.40 |
5.80 |
190 – 270 |
| Base | Lado | Lado | Altura | Espesor de ancla | Medida de tubería | Distancia entre anclas |
|---|---|---|---|---|---|---|
|
|
A |
B |
C |
D |
E |
F |
|
Prisma recto |
800 |
800 |
1000 |
19.05 – 25.40 |
5.80 |
190 – 270 |

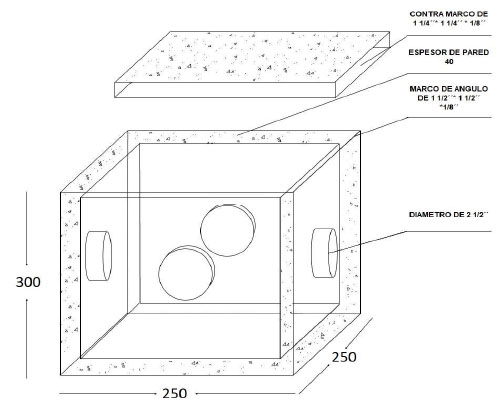

REGISTRO PREFABRICADO DE CONCRETO
Especificaciones:
*Registro fabricado con concreto de alta resistencia de Fc= 200Kg/cm2 en forma cubica.
*El registro lleva orificios en los lados para que puedan pasar tubos de poliducto
*En el interior del registro cuenta con un armado especial para darle mejor forma y fuerza.
*El contra marco esta fabricado en ángulo de acero en 1 1/2 ́ ́ x 1 1/2 ́ ́ X 1/8 ́ ́
*El marco esta fabricado en ángulo de acero en 1 1/4 ́ ́ x 1 1/4 ́ ́ x 1/8 ́ ́
*Los ángulos van cubiertos con primario anticorrosivo ya sea en color gris,negro o rojo oxido.
*El espesor de los muros es de 40 mm..
*La tapa lleva un acabado en pulido o escobillado.
Aplicación:
*Conexiones subterráneas para alumbrado publico
*Conexiones subterráneas para canchas de futbol
*Conexiones subterráneas para parques.
